آموزش راه اندازی هوشمند ساز روشنایی

توجه : قبل از اینکه دستگاه رو به برق متصل کنید سیمکارت رو به صورت صحیح وارد دستگاه کنید سیمکارت باید در سایز مینی باشد.

توجه : به هیچ عنوان در صورت وصل بودن برق به دستگاه , سیمکارت را وارد یا خارج نکنید تا دستگاه صدمه نبیند , در صورت لزوم برای وارد یا خارج کردن سیمکارت ابتدا برق دستگاه را قطع کنید سپس اقدام به وارد یا خارج کردن سیمکارت بکنید.

بعد از اینکه سیمکارت رو وارد کردین , آداپتور دستگاه رو به برق بزنید تا دستگاه روشن شود , در کنار جایگاه سیمکارت یک LED قرمز رنگ هر 1 ثانیه یک چشمک میزند , 10 الی 15 ثانیه صبر کنید تا این LED هر 3 ثانیه یک چشمک بزند.

توجه : اگر بعد از 20 ثانیه LED قرمز چشمک زن به صورت مداوم هر یک ثانیه چشمک زد , به این معنی است که دستگاه به شبکه سیمکارت متصل نیست.

 به LED تصویر زیر دقت کنید

توجه : اگر بعد از 20 ثانیه LED قرمز چشمک زن به صورت مداوم هر سه ثانیه چشمک زد , به این معنی است که دستگاه به صورت کامل به شبکه سیمکارت متصل شده است.

به LED تصویر زیر دقت کنید

دو قدم اول در بخش پایین برای راه اندازی دستگاه ضروری میباشد.

• قدم اول

ثبت شماره سیمکارت دستگاه

بعد از نصب برنامه کنترل پیامکی 2 کانال و اجرا کردن آن , در صفحه اول تصویر زیر برایتان نمایان میشود.

برای راه اندازی سیستم روشنایی هوشمند وارد این آیکن میشویم

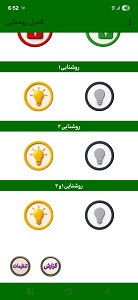

و این محیط پایین برایمان باز میشود.

در پایین صفحه بروی دکمه تنظیمات میزنیم

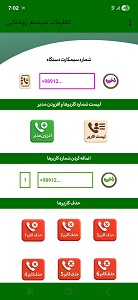

تا وارد بخش تنظیمات بشویم . مانند تصویر زیر

حالا باید شماره سیمکارتی که روی دستگاه قرار دادین رو در کادر شماره سیمکارت دستگاه

بنویسید یا با استفاده از آیکون زیر

وارد بخش دفترچه تلفن موبایلتون بشید و شماره مورد نظر را انتخاب کنید و بر روی دکمه ذخیره

بزنید . تا شماره دستگاه در برنامه ثبت و ذخیره شود و برنامه به صورت اتوماتیک بسته میشود.

• قدم دوم

افزودن مدیر به دستگاه

مجددا وارد برنامه شوید و بخش روشنایی را انتخاب کنید و دوباره وارد بخش تنظیمات شوید.

 در قسمت افزودن مدیر و لیست شماره کاربر ها بر روی دکمه زیر بزنید

توجه : دسترسی های لازم که برنامه از شما میخواهد که به موبایل بدین را تایید کنید تا برنامه اجازه داشته باشد پیامک بفرستد.

با زدن دکمه افزودن مدیر پیامی به صورت پیشفرض به شماره دستگاه فرستاده میشود تا دستگاه شماره شما را بر دارد و به عنوان مدیر در دستگاه ذخیره کند

بعد از چند ثانیه پیامی از سمت دستگاه برای شما ارسال میشود با این متن

Admin is Number Registered for Lighting Control

این متن به این معنی هستش که شماره شما به عنوان مدیر در دستگاه در مد روشنایی ذخیره شده است.

با لمس دکمه لیست کاربر . پیامی به دستگاه ارسال میشود و پیامی از لیست تمام شماره های ذخیره شده از مدیر تا 6 کاربر برایتان از دستگاه فرستاده میشود

اضافه کردن شماره کاربرها

اگر نیاز دارین که کاربر اضافه کنید که بجز مدیر هم کاربرهای دیگر هم اجازه کار کردن با دستگاه رو داشته باشند باید در قسمت تنظیمات در اضافه کردن شماره کاربرها کاربرها رو اضافه کنید مانند تصویر زیر

در کادر کوچیک که به صورت راهنما عدد 1 سبز رنگ نوشته شده شما میتوانید از 1 تا 6 کاربر رو انتخاب و شماره آن را در کادر کناری مانند راهنما سبز رنگ ...98912+ وارد کنید.

برای مثال برای اضافه کردن شماره کاربر اول . باید کادر سمت چپ رو عدد 1 رو وارد کنیم و کادر سمت راست رو شماره کاربر اول رو وارد میکنیم .مانند تصویر زیر و دکمه ذخیر سبز رنگ رو لمس میکنیم تا پیامی برای دستگاه ارسال شود و پیامی از دستگاه با این متن

Phone1 is Registered: +989184590266

 برایتان از دستگاه فرستاده میشود.

حذف کاربرها

برای حذف کاربرها باید وارد قسمت تنظیمات شوید در قسمت حذف کاربرها کاربر مورد نظر رو لمس کنید. برای مثال دکمه حذف کاربر1 را لمس میکنیم تا پیامی از برنامه به دستگاه ارسال شود و کاربر مورد نظر را حذف کند و پیامی با متن Phone1 is deleted از دستگاه برایتان ارسال شود.

بی صدا و باصدا کردن آژیر

توجه : در مد روشنایی خروجی دوم در حالت پیشفرض برای آژیر فعال نمیباشد.

 با زدن دکمه

 خروجی دوم را به عنوان خروجی آژیر دزدگیر یا زون 24 ساعته انتخاب می شود.

با زدن دکمه باصدا از برنامه پیامی به دستگاه ارسال میشود تا این آپشن برای شما فعال شود و سپس از دستگاه پیامی با این متن Relay_2 Active for alarm برایتان فرستاده میشود. این متن به این معنی است که خروجی دوم برای آژیر فعال شده است.

توجه : اگر خروجی دوم را به عنوان آژیر فعال کنید. دیگر در قسمت کنترل آبیاری نمیتوان خروجی دوم را هم جداگانه هم همراه با خروجی اول روشن کرد و فقط خروجی اول را میتوان جداگانه کنترل کرد.

اگر تمایل دارین خروجی دوم را از حالت خروجی آژیر به حالت خروجی روشنایی تغییر بدید . کافی است بر روی دکمه

 بزنید تا خروجی دوم را برای آژیر را غیر فعال کنید. در این حالت دوباره میتوان در قست کنترل آبیاری هم بصورت جداگانه و هم بصورت همراه با خروجی اول خروجی دوم هم کنترل نمایید.

با زدن دکمه بی صدا از برنامه پیامی به دستگاه ارسال میشود تا این آپشن برای شما فعال شود و سپس از دستگاه پیامی با این متن Relay_2 Deactive for alarm برایتان فرستاده میشود. این متن به این معنی است که خروجی دوم برای آژیر غیرفعال شده است.

فعال یا غیر فعال کردن زون 24 ساعته

توجه : در حالت پیشفرض زون در مد دزدگیر قرار دارد

اگر نیاز دارین که بجای زون دزدگیر از زون 24 ساعته استفاده کنید و به آن دتکتور دود یا آتش متصل کنید با زدن دکمه فعال پیامی از برنامه به دستگاه ارسال میشود و زون 24 ساعته رو برایتان فعال میکند و پیامی از دستگاه با این متن ZON Active for Tamper ارسال میشود.

در صورت تحریک زون 24 ساعته از شماره دستگاه با مدیر دستگاه و 6 شماره کاربرهایی که شمارشون ثبت شده باشد تماس میگیرد به این صورت تماس با مدیر بعد 13 ثانیه تماس با کاربر1 بعد 13 ثانیه تماس با کاربر2 . این روند تا کاربر 6 به همین روال ادامه دارد. بعد از یک دقیقه پیامی با این متن

 The tamper_24h is activated به مدیر ارسال میشود.

اگر نیاز دارین که زون 24 ساعته را دوباره به مد زون دزدگیر ببرید با زدن دکمه غیر فعال پیامی از برنامه به دستگاه ارسال میشود و زون دزدگیر رو برایتان فعال میکند و پیامی از دستگاه با این متن ZON Dactive for Tamper ارسال میشود.

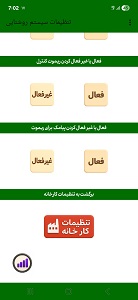

فعال یا غیرفعال کردن ریموت کنترل برای دزدگیر

توجه : در حالت پیشفرض ریموت کنترل برای دزدگیر غیر فعال است . و میتوان به صورت ریموتی خروجی ها را کنترل کرد.

توجه :این آپشن زمانی برایتان فعال میشود که خروجی دوم به عنوان آژیر انتخاب کرد باشید و به عبارتی دیگر آژیر باصدا باشد.

اگر نیاز دارین که ریموت را برای کنترل دزدگیر استفاده کنید. در قسمت تنظیمات در بخش فعال یا غیرفعال کردن ریموت کنترل برای دزدگیر و با زدن دکمه فعال پیامی از برنامه به دستگاه ارسال میشود و ریموت کنترل برای دزدگیر فعال میشود و پیامی از دستگاه با این متن Remote Active For Alarm Control ارسال میشود.

اگر نیاز دارین که با ریموت خروجی ها را کنترل کنید. با زدن دکمه غیرفعال پیامی از برنامه به دستگاه ارسال میشود و ریموت برای خروجی ها فعال میشود. و پیامی از دستگاه با این متن Remote Active For Relay Control ارسال میشود.

فعال یا غیر فعال کردن ریموت

توجه : در حالت پیشفرض ریموتها فعال میباشند

اگر نیاز دارین که ریموتهای دستگاه رو غیر فعال کنید. با زدن دکمه غیر فعال پیامی از برنامه به دستگاه ارسال میشود و تمامی ریموتهای دستگاه غیر فعال می شود و پیامی از دستگاه با این متن Remote Control Dactive ارسال میشود.

اگر نیاز دارین که ریموتهای دستگاه رو دوباره فعال کنید. با زدن دکمه فعال پیامی از برنامه به دستگاه ارسال میشود و تمامی ریموتهای دستگاه دوباره فعال می شود و پیامی از دستگاه با این متن Remote Control Active ارسال میشود.

توجه :اگر ریموتها رو غیر فعال کنید این به این معنی نیست که ریموتها رو حذف کرده اید . فقط به صورت موقت ریموتها را غیر فعال کردید.

فعال یا غیرفعال کردن پیامک برای ریموت

توجه : این آپشن به صورت پیشفرض غیر فعال میباشد

اگر تمایل دارین که وقتی با ریموت کرکره را بالا یا پایین می دهید یک پیامک برای مدیر ارسال شود. در قسمت تنظیمات در بخش فعال یا غیرفعال کردن پیامک برای ریموت دکمه فعال را بزنید تا از برنامه یک پیام به دستگاه ارسال شود . و این آپشن را برایتان فعال کند سپس پیامی از دستگاه با این متن Text SMS for Remote Control Active ارسال میشود . از این پس اگر با ریموت دکمه بالا را بزنید از طریق پیامک به مدیر اطلاع داده میشود برای دکمه پایین هم به همین صورت.

اگر تمایل دارین مجددا این آپشن را غیرفعال کنید کافی است که دکمه غیرفعال را بزنید تا از برنامه یک پیام به دستگاه ارسال شود . و این آپشن را برایتان غیرفعال کند سپس پیامی از دستگاه با این متن Text SMS for Remote Control Dactive ارسال میشود.

برگشت به تنظیمات کارخانه

با زدن دکمه تنظیمات کارخانه تمامی شماره کاربرها و مدیر حذف میشوند و تمامی تنظیمات به حالت پیشفرض بر میگردد. و دستگاه آماده افزودن مجدد مدیر دستگاه میباشد

با زدن دکمه تنظیمات کارخانه پیامی از طریق برنامه به دستگاهارسال میشود و دستگاه به صورت کامل ریست میشود سپس دستگاه یک پیام با این متن All phone numbers are deleted and Factory settings برای آخرین دفعه به مدیری که حذف شد ارسال میکند . الان دستگاه آماده است تا مدیر جدید بهش اظافه شود.

دریافت قدرت آنتن دهی سیمکارت رو دستگاه

برای اینگه مقدار آنتن دهی سیمکارت روی دستگاه رو بدونید بر روی دکمه

بزنید. تا پیامی از برنامه به دستگاه ارسال شود و دستگاه مقدار قدرت سیگنال سیمکارت را با یک متن براتون میفرستد مانند این متن Signal level: 77% (HI)

سطح دسترسی کاربرها

مدیر : دسترسی به تمام قابلیت های دستگاه را دارد

• فقط ادمین میتواند با تماس تلفنی با شماره سیمکارت داخل دستگاه به وسیله میکروفن داخلی دستگاه صدای محیط را از راه دور شنود کند.
• فقط ادمین میتواند شماره یوزرها را اضافه یا تغییر یا حذف بکند.
• فقط ادمین میتواند از شمارهای ذخیره شده در دستگاه گزارش بگیرد.
• فقط ادمین میتواند ادمین را از دستگاه حذف کند.
• درصورت فعال شدن دزدگیر دستگاه اول از همه، با شماره ادمین تماس میگیرد
• کنترل دزدگیر و کنترل خروجی ها _اخطار قطع و وصل برق فقط برای ادمین از طرف دستگاه ارسال میشود.

کاربر1 و کاربر2

• کنترل دزدگیر
• کنترل خروجی ها
• درصورت فعال شدن دزدگیر دستگاه بعد از ادمین با این دو شماره تماس میگیرد.

کاربر3 و کاربر4 و کاربر5 و کاربر6

• کنترل خروجی ها
• درصورت فعال شدن دزدگیر برایشان پیامک ارسال میشود

طریقه افزودن یا حذف ریموت کنترلها

قدم اول اول انتخاب صحیح ریموت است . کلیه ریموت های کدلرن با فرکانس 433 مگاهرتز قابلیت مچ شدن با دستگاه را دارند

برای اضافه کردن ریموت ابتدا قاب دستگاه را بر میداریم و دکمه لرن را به مدت 2 ثانیه نگه میداریم تا LED قرمز رنگ لرن روشن شود سپس دستمان را از دکمه لرن بر میداریم و یکی از دکمه های ریموت را فشار میدهیم تا LED قرمز رنگ لرن چشمک بزند و خاموش شود. تا 20 عدد ریموت را میتوان به این صورت با دستگاه اضافه کرد.

برای حذف کردن ریموتها ابتدا قاب دستگاه را بر میداریم و دکمه لرن را به مدت 10 ثانیه نگه میداریم تا LED قرمز رنگ لرن که در 2 ثانیه اول روشن شوده بود خاموش شود سپس دستمان را از دکمه لرن بر میداریم . تمام ریموتهای دستگاه با این روش حذف شدن.
