آموزش راه اندازی رسیور کرکره برقی

توجه : قبل از اینکه دستگاه رو به برق متصل کنید سیمکارت رو به صورت صحیح وارد دستگاه کنید سیمکارت باید در سایز مینی باشد.

توجه : به هیچ عنوان در صورت وصل بودن برق به دستگاه , سیمکارت را وارد یا خارج نکنید تا دستگاه صدمه نبیند , در صورت لزوم برای وارد یا خارج کردن سیمکارت ابتدا برق دستگاه را قطع کنید سپس اقدام به وارد یا خارج کردن سیمکارت بکنید.

بعد از اینکه سیمکارت رو وارد کردین , آداپتور دستگاه رو به برق بزنید تا دستگاه روشن شود , در کنار جایگاه سیمکارت یک LED قرمز رنگ هر یک ثانیه یک چشمک میزند , 10 الی 15 ثانیه صبر کنید تا این LED هر سه ثانیه یک چشمک بزند.

توجه : اگر بعد از 20 ثانیه LED قرمز چشمک زن به صورت مداوم هر یک ثانیه چشمک زد , به این معنی است که دستگاه به شبکه سیمکارت متصل نیست.

 به LED تصویر زیر دقت کنید

توجه : اگر بعد از 20 ثانیه LED قرمز چشمک زن به صورت مداوم هر سه ثانیه چشمک زد , به این معنی است که دستگاه به صورت کامل به شبکه سیمکارت متصل شده است.

 به LED تصویر زیر دقت کنید

دو قدم اول در بخش پایین برای راه اندازی دستگاه ضروری میباشد.

• قدم اول

ثبت شماره سیمکارت دستگاه

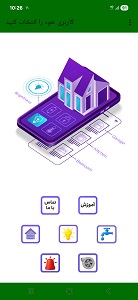

بعد از نصب برنامه کنترل پیامکی 2 کانال و اجرا کردن آن , در صفحه اول تصویر زیر برایتان نمایان میشود.

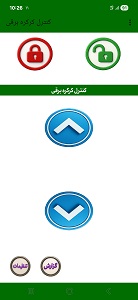

برای راه اندازی سیستم کرکره برقی هوشمند وارد این آیکن میشویم.و این محیط پایین برایمان باز میشود.

در پایین صفحه بروی دکمه تنظیمات میزنیم

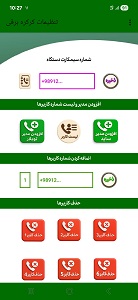

تا وارد بخش تنظیمات بشویم . مانند تصویر زیر

حالا باید شماره سیمکارتی که روی دستگاه قرار دادین رو در کادر شماره سیمکارت دستگاه

بنویسید یا با استفاده از آیکون زیر

وارد بخش دفترچه تلفن موبایلتون بشید و شماره مورد نظر را انتخاب کنید و بر روی دکمه ذخیره

بزنید . تا شماره دستگاه در برنامه ثبت و ذخیره شود و برنامه به صورت اتوماتیک بسته میشود.

• قدم دوم

افزودن مدیر به دستگاه

مجددا وارد برنامه شوید و بخش کرکره برقی را انتخاب کنید و دوباره وارد بخش تنظیمات شوید

توجه فرمایید که موتور کرکره برقی شما باید مشخص شود که از نوع توبلار است یا ساید و یا به صورت بیسیم میخواهید کرکره را کنترل کنید.

اگر موتور شما توبلار است و میخواهید از دستگاه جایگزینی برای رسیور کرکره استفاده کنید در بخش تنظیمات در قسمت افزودن مدیر و لیست شماره کاربر ها بر روی دکمه زیر بزنید

توجه : دسترسی های لازم که برنامه از شما میخواهد که به موبایل بدین را تایید کنید تا برنامه اجازه داشته باشد پیامک بفرستد.

با زدن دکمه افزودن مدیر توبلار پیامی به صورت پیشفرض به شماره دستگاه فرستاده میشود تا دستگاه شماره شما را بر دارد و به عنوان مدیر در دستگاه ذخیره کند

بعد از چند ثانیه پیامی از سمت دستگاه برای شما ارسال میشود با این متن

 Admin is Number Registered for Gate Control (Tublar motor)

این متن به این معنی هستش که شماره شما به عنوان مدیر در دستگاه در مد رسیور سیمکارتی موتورهای توبلار ذخیره شده است.

حالا اگر موتور شما ساید است و یا میخواهید به صورت بیسیم با رسیور کرکره برقیتون دستور بدین در بخش تنظیمات در قسمت افزودن مدیر و لیست شماره کاربر ها بر روی دکمه زیر بزنید

توجه : دسترسی های لازم که برنامه از شما میخواهد که به موبایل بدین را تایید کنید تا برنامه اجازه داشته باشد پیامک بفرستد.

با زدن دکمه افزودن مدیر ساید پیامی به صورت پیشفرض به شماره دستگاه فرستاده میشود تا دستگاه شماره شما را بر دارد و به عنوان مدیر در دستگاه ذخیره کند

بعد از چند ثانیه پیامی از سمت دستگاه برای شما ارسال میشود با این متن

 Admin is Number Registered for Gate Control (Smart motor)

این متن به این معنی هستش که شماره شما به عنوان مدیر در دستگاه در مد هوشمند ساز کرکره برقی سیمکارتی ذخیره شده است.

با لمس دکمه لیست کاربر . پیامی به دستگاه ارسال میشود و پیامی از لیست تمام شماره های ذخیره شده از مدیر تا 6 کاربر برایتان از دستگاه فرستاده میشود

اضافه کردن شماره کاربرها

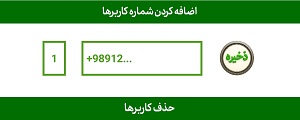

اگر نیاز دارین که کاربر اضافه کنید که بجز مدیر هم کاربرهای دیگر هم اجازه کار کردن با دستگاه رو داشته باشند باید در قسمت تنظیمات در اضافه کردن شماره کاربرها کاربرها رو اضافه کنید مانند تصویر زیر

در کادر کوچیک که به صورت راهنما عدد 1 سبز رنگ نوشته شده شما میتوانید از 1 تا 6 کاربر رو انتخاب و شماره آن را در کادر کناری ماننده راهنما سبز رنگ ...98912+ وارد کنید.

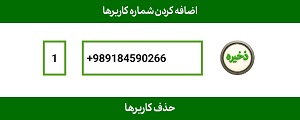

برای مثال برای اضافه کردن شماره کاربر اول . باید کادر سمت چپ رو عدد 1 رو وارد کنیم و کادر سمت راست رو شماره کاربر اول رو وارد میکنیم .مانند تصویر زیر و دکمه ذخیر سبزرنگ رو لمس میکنیم تا پیامی برای دستگاه ارسال شود و پیامی از دستگاه با این متن

Phone1 is Registered: +989184590266

 برایتان از دستگاه فرستاده میشود.

حذف کاربرها

برای حذف کاربرها باید وارد قسمت تنظیمات شوید در قسمت حذف کاربرها کاربر مورد نظر رو لمس کنید. برای مثال دکمه حذف کاربر1 را لمس میکنیم تا پیامی از برنامه به دستگاه ارسال شود و کاربر مورد نظر را حذف کند و پیامی با متن Phone1 is deleted از دستگاه برایتان ارسال شود.

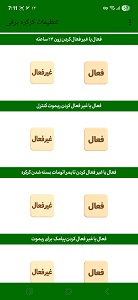

فعال یا غیر فعال کردن زون 24 ساعته

اگر نیاز دارین که بجای زون دزدگیر از زون 24 ساعته استفاده کنید و به آن دتکتور دود یا آتش متصل کنید با زدن دکمه فعال پیامی از برنامه به دستگاه ارسال میشود و زون 24 ساعته رو برایتان فعال میکند و پیامی از دستگاه با این متن ZON Active for Tamper ارسال میشود.

در صورت تحریک زون 24 ساعته از شماره دستگاه با مدیر دستگاه و 6 شماره کاربرهایی که شمارشون ثبت شده باشد تماس میگیرد به این صورت تماس با مدیر بعد 13 ثانیه تماس با کاربر1 بعد 13 ثانیه تماس با کاربر2 . این روند تا کاربر 6 به همین روال ادامه دارد. بعد از یک دقیقه پیامی با این متن

 The tamper_24h is activated به مدیر ارسال میشود.

اگر نیاز دارین که زون 24 ساعته را دوباره به مد زون دزدگیر ببرید با زدن دکمه غیر فعال پیامی از برنامه به دستگاه ارسال میشود و زون دزدگیر رو برایتان فعال میکند و پیامی از دستگاه با این متن ZON Dactive for Tamper ارسال میشود.

در صورت تحریک زون 24 ساعته از شماره دستگاه با مدیر دستگاه و 6 شماره کاربرهایی که شمارشون ثبت شده باشد تماس میگیرد به این صورت تماس با مدیر بعد 13 ثانیه تماس با کاربر1 بعد 13 ثانیه تماس با کاربر2 . این روند تا کاربر 6 به همین روال ادامه دارد. بعد از یک دقیقه پیامی با این متن

 The tamper_24h is activated به مدیر ارسال میشود.

توجه : در حالت پیشفرض زون در مد دزدگیر قرار دارد

فعال یا غیر فعال کردن ریموت

اگر نیاز دارین که ریموتهای دستگاه رو غیر فعال کنید. با زدن دکمه غیر فعال پیامی از برنامه به دستگاه ارسال میشود و تمامی ریموتهای دستگاه غیر فعال می شود و پیامی از دستگاه با این متن Remote Control Dactive ارسال میشود.

اگر نیاز دارین که ریموتهای دستگاه رو دوباره فعال کنید. با زدن دکمه فعال پیامی از برنامه به دستگاه ارسال میشود و تمامی ریموتهای دستگاه دوباره فعال می شود و پیامی از دستگاه با این متن Remote Control Active ارسال میشود.

توجه : در حالت پیشفرض ریموتها فعال میباشند

توجه :اگر ریموتها رو غیر فعال کنید این به این معنی نیست که ریموتها رو حذف کرده اید . فقط به صورت موقت ریموتها را غیر فعال کردید.

فعال یا غیر فعال کردن تایمر اتومات بسته شدن کرکره

اگر نیاز دارین که درب کرکره برق بعد از اینکه فرمان باز شدن بهش دادین بعد از زمان مشخصی به صورت اتوماتیک بسته شود دکمه فعال  را بزنید . با زدن دکمه فعال پیامی از برنامه به دستگاه ارسال میشود و تایمر اتومات بسته شدن کرکره فعال می شود . و پیامی از دستگاه با این متن Auto Closed Gate Control Active ارسال میشود.

اگر مد تایمر اتومات بسته شدن کرکره را نیاز ندارین دکمه غیرفعال  را بزنید . با زدن دکمه غیرفعال پیامی از برنامه به دستگاه ارسال میشود و تایمر اتومات بسته شدن کرکره غیرفعال می شود . و پیامی از دستگاه با این متن Auto Closed Gate Control Dative ارسال میشود.

توجه : در حالت پیشفرض مد تایمر اتومات بسته شدن کرکره غیرفعال میباشند.

توجه : در صورت استفاده از مد تایمر اتومات بسته شدن کرکره زون دستگاه را باید بیم خطی مخصوص کرکره استفاده کرد و پایه های نرمال بسته سنسور را به زون دستگاه متصل کرد.

فعال یا غیرفعال کردن پیامک برای ریموت

توجه : این آپشن به صورت پیشفرض غیر فعال میباشد

اگر تمایل دارین که وقتی با ریموت کرکره را بالا یا پایین می دهید یک پیامک برای مدیر ارسال شود. در قسمت تنظیمات در بخش فعال یا غیرفعال کردن پیامک برای ریموت دکمه فعال را بزنید تا از برنامه یک پیام به دستگاه ارسال شود . و این آپشن را برایتان فعال کند سپس پیامی از دستگاه با این متن Text SMS for Remote Control Active  ارسال میشود . از این پس اگر با ریموت دکمه بالا را بزنید از طریق پیامک به مدیر اطلاع داده میشود برای دکمه پایین هم به همین صورت.

اگر تمایل دارین مجددا این آپشن را غیرفعال کنید کافی است که دکمه غیرفعال را بزنید تا از برنامه یک پیام به دستگاه ارسال شود . و این آپشن را برایتان غیرفعال کند سپس پیامی از دستگاه با این متن Text SMS for Remote Control Dactive ارسال میشود.

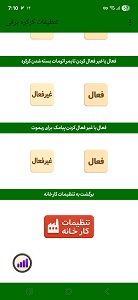

برگشت به تنظیمات کارخانه

با زدن دکمه تنظیمات کارخانه تمامی شماره کاربرها و مدیر حذف میشوند و تمامی تنظیمات به حالت پیشفرض بر میگردد. و دستگاه آماده افزودن مجدد میدیر دستگاه میباشد

دریافت قدرت آنتن دهی سیمکارت رو دستگاه

برای اینگه مقدار آنتن دهی سیمکارت روی دستگاه رو بدونید بر روی دکمه

بزنید. تا پیامی از برنامه به دستگاه ارسال شود و دستگاه مقدار قدرت سیگنال سیمکارت را با یک متن براتون میفرستد مانند این متن Signal level: 77% (HI)

سطح دسترسی کاربرها

مدیر : دسترسی به تمام قابلیت های دستگاه را دارد

• فقط ادمین میتواند با تماس تلفنی با شماره سیمکارت داخل دستگاه به وسیله میکروفن داخلی دستگاه صدای محیط را از راه دور شنود کند.
• فقط ادمین میتواند شماره یوزرها را اضافه یا تغییر یا حذف بکند.
• فقط ادمین میتواند از شمارهای ذخیره شده در دستگاه گزارش بگیرد.
• فقط ادمین میتواند ادمین را از دستگاه حذف کند.
• درصورت فعال شدن دزدگیر دستگاه اول از همه، با شماره ادمین تماس میگیرد
• کنترل دزدگیر و کنترل خروجی ها _اخطار قطع و وصل برق فقط برای ادمین از طرف دستگاه ارسال میشود.

کاربر1 و کاربر2

• کنترل دزدگیر
• کنترل خروجی ها
• درصورت فعال شدن دزدگیر دستگاه بعد از ادمین با این دو شماره تماس میگیرد.

کاربر3 و کاربر4 و کاربر5 و کاربر6

• کنترل خروجی ها
• درصورت فعال شدن دزدگیر برایشان پیامک ارسال میشود

طریقه افزودن یا حذف ریموت کنترلها

قدم اول اول انتخاب صحیح ریموت است . کلیه ریموت های کدلرن با فرکانس 433 مگاهرتز قابلیت مچ شدن با دستگاه را دارند

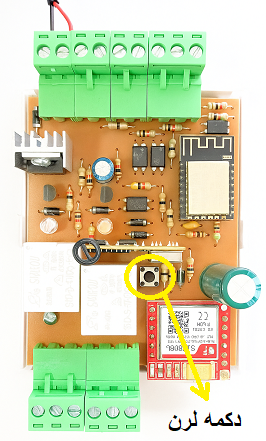

برای اضافه کردن ریموت ابتدا قاب دستگاه را بر میداریم و دکمه لرن را به مدت 2 ثانیه نگه میداریم تا LED قرمز رنگ لرن روشن شود سپس دستمان را از دکمه لرن بر میداریم و یکی از دکمه های ریموت را فشار میدهیم تا LED قرمز رنگ لرن چشمک بزند و خاموش شود. تا 20 عدد ریموت را میتوان به این صورت با دستگاه اضافه کرد.

برای حذف کردن ریموتها ابتدا قاب دستگاه را بر میداریم و دکمه لرن را به مدت 10 ثانیه نگه میداریم تا LED قرمز رنگ لرن که در 2 ثانیه اول روشن شوده بود خاموش شود سپس دستمان را از دکمه لرن بر میداریم . تمام ریموتهای دستگاه با این روش حذف شدن.

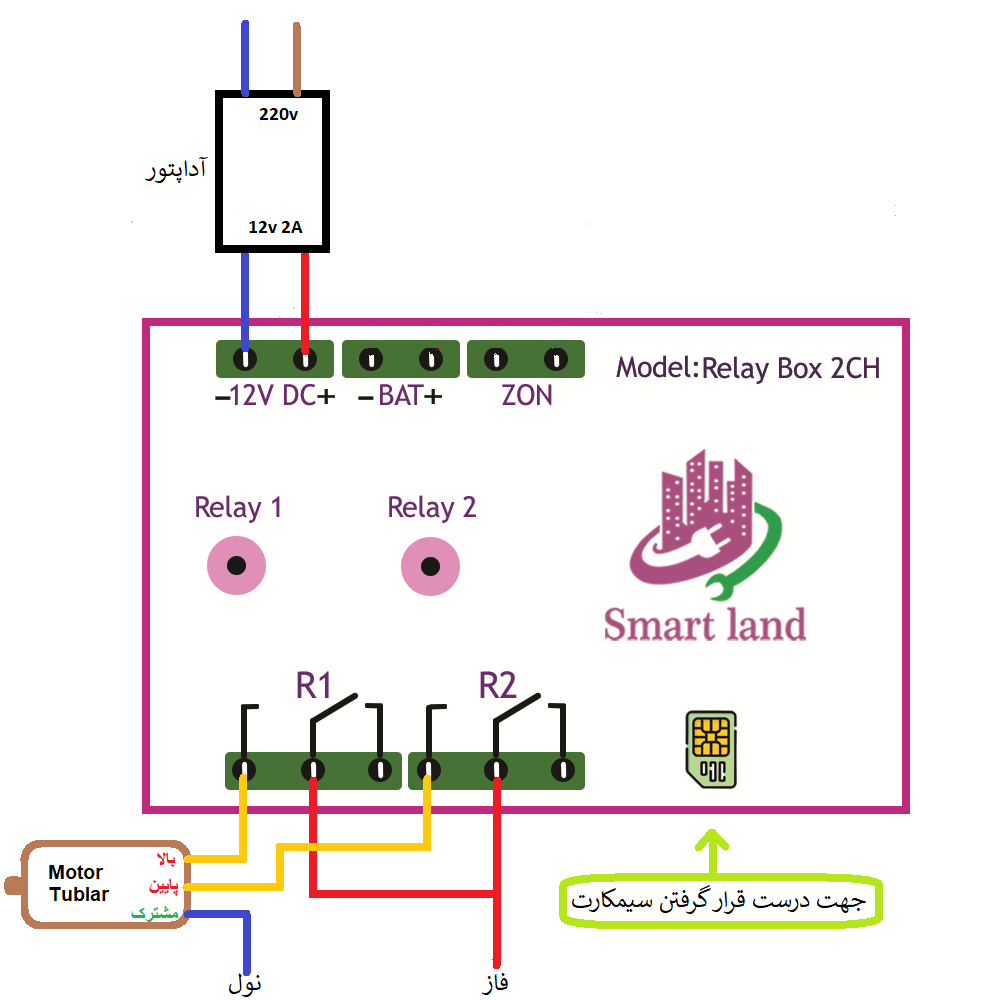

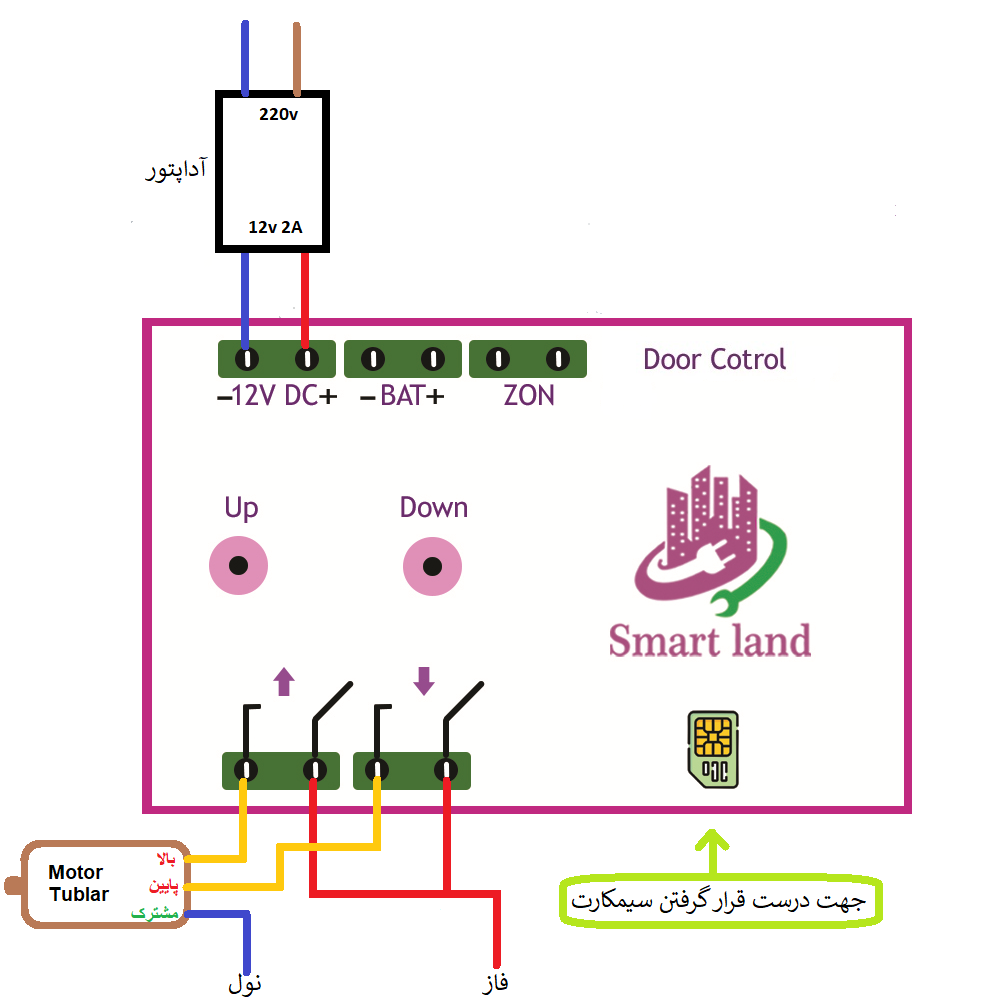

طریقه نصب و راه اندازی و سیمکشی برای کرکره توبلار

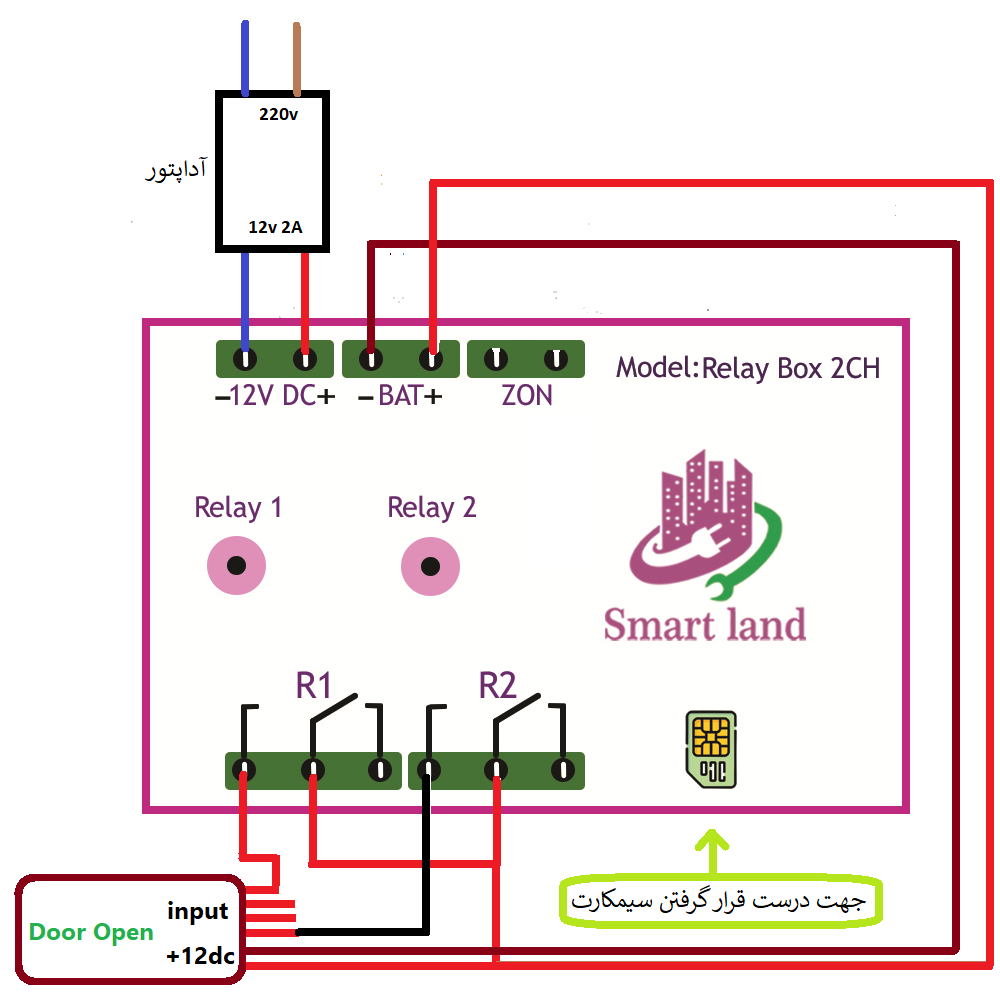

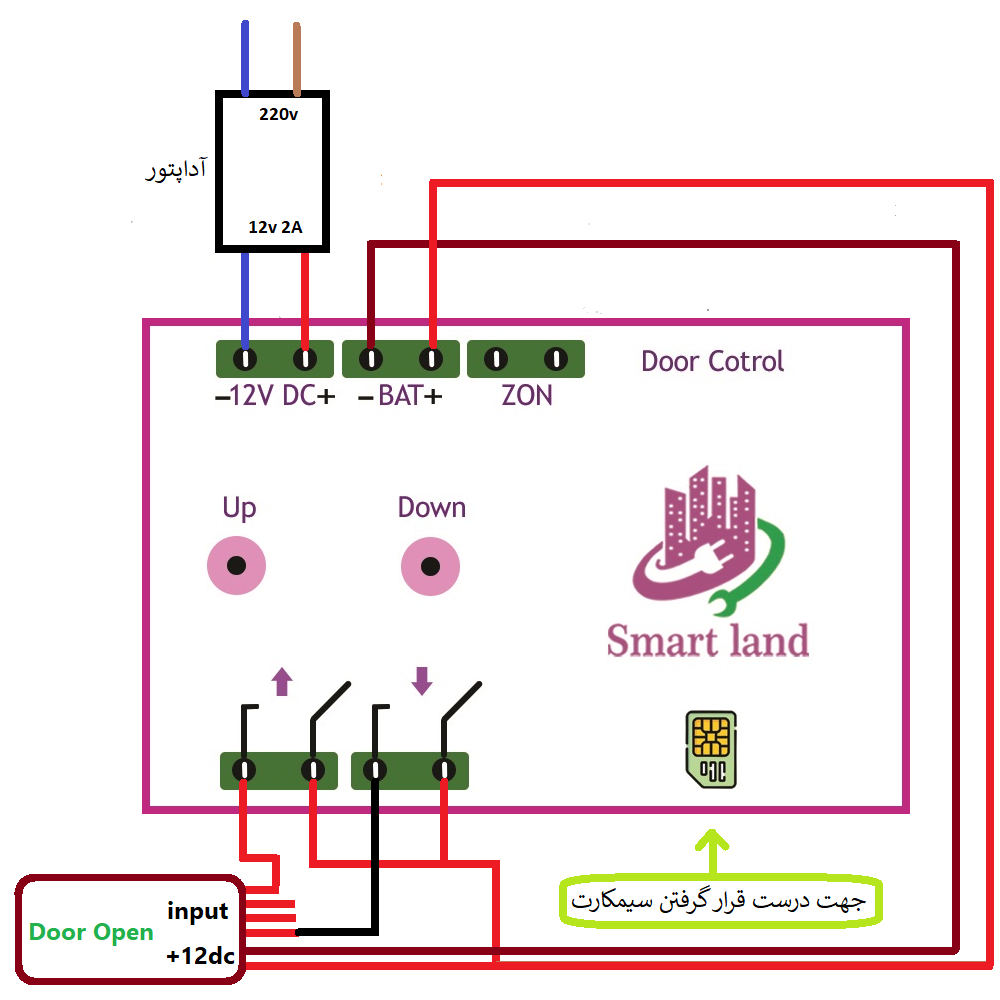

طریقه نصب و راه اندازی و سیمکشی برای هوشمندساز (بی سیم)
